Машина для мойки полипропиленовой тары

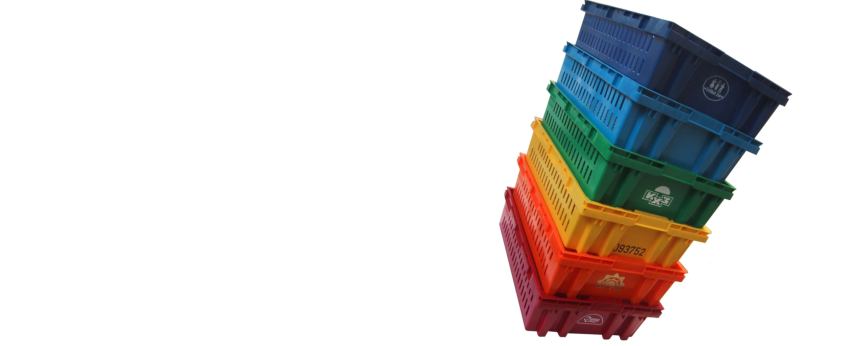

Машина И7-ММ3.00.00.000 предназначена для мойки ящиков из полипропилена, применяемых для транспортировки различных продуктов в мясомолочной промышленности, в фермерских хозяйствах  и т. д. Возможна обработка ящиков производства фирм PreLog, VDA-F-KLT, Ortus и др. с максимальным размером 600х400х280мм. Мойка производится горячей водой с добавлением моющего средства Л1-01-ДЕЗ, с последующим ополаскиванием водопроводной водой.

      Максимальная производительность составляет 800 ящиков/час.

      Тип машины туннельный, конвейерный.

Общий вид машины:
Общий вид машины со снятыми крышками:

Машина состоит из следующих модулей:


  • модуль загрузки;
  • два модуля мойки;
  • модуль промывки;
  • модуль выгрузки с приводом конвейера;
  • цепной конвейер.

Габаритные размеры 1300х1600х6600 мм.

Для работы требуется подвод:


  • электросеть 3х380 в, 50Гц;
  • водопровод;
  • вентиляция.

При незначительном загрязнении ящиков возможно применение одного модуля мойки.

Модуль мойки имеет:


  1. Распылитель с 54 (18 верхних+26 нижних+10 боковых) щелевыми форсунками  “Easy-Clip” 1”(33.4mm) .
  2. Бак емкостью 3.6 куб. м с электронагревателями 30кВт. Рабочая температура моющего раствора 60 оС. В баке вмонтирован   двухступенчатый фильтр.
  3. Насос 3М2ES50-200/9.2 EBARA с двигателем TEFC 9.2 кВт 3-х фазный, степень защиты IP55, уровень шума 80 Дб. Напор насоса при расходе 700 л/мин равен 47.5 м вод. столба (4.75 бар)
  4. Добавление моющего средства Л1-01-ДЕЗ через дозатор D25RE5.

Технологическая схема
